火/水電廠汽水取樣GN01B-01冷卻器雙盤管
來源：火/水電廠汽水取樣GN01B-01冷卻器雙盤管 瀏覽次數：289次 發布時間：2019-02-22 15:46:28
火/水電廠汽水取樣GN01B-01冷卻器雙盤管
A型單盤管冷卻器，也加I級預冷卻器，冷卻水從底部切向進水，冷卻水由下而上，樣水沿螺旋管由上而下。冷卻水和樣水水汽樣品進行逆向熱交換。盤管加裝壓水擋板，可保證冷卻水的液面到達內膽的法蘭下面，所以該系列冷卻器與上法蘭進出水的筒型冷卻器相比具有重量輕、拆卸維護方便的特點。

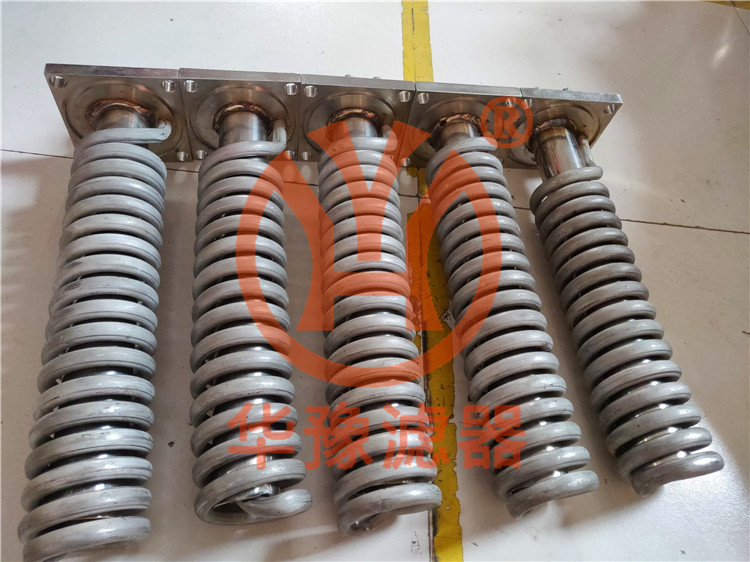

B型雙盤管高效冷卻器，冷卻水從底部進水，流過內盤管和外盤管兩個流程，冷卻水通過內盤管中間導線管引至法蘭面，冷卻水按先后順序流過內外盤管兩個流程，整個過程中樣追和冷卻水進行逆向熱交換。
高溫側點采用兩級冷卻器進行串聯降溫。
GN01B-01冷卻器雙盤管冷卻器性能參數
常見故障及處理方法
A型單盤管冷卻器，也加I級預冷卻器，冷卻水從底部切向進水，冷卻水由下而上，樣水沿螺旋管由上而下。冷卻水和樣水水汽樣品進行逆向熱交換。盤管加裝壓水擋板，可保證冷卻水的液面到達內膽的法蘭下面，所以該系列冷卻器與上法蘭進出水的筒型冷卻器相比具有重量輕、拆卸維護方便的特點。
B型雙盤管高效冷卻器，冷卻水從底部進水，流過內盤管和外盤管兩個流程，冷卻水通過內盤管中間導線管引至法蘭面，冷卻水按先后順序流過內外盤管兩個流程，整個過程中樣追和冷卻水進行逆向熱交換。
高溫側點采用兩級冷卻器進行串聯降溫。
| 技術參數 | GN 01A | GN01B |
| 工作壓力 | ≤32Mpa | ≤32Mpa |
| 工作溫度 | ≤650℃ | ≤650℃ |
| 試驗壓力 | 48Mpa | 48Mpa |
| 盤管管徑/壁厚 | Ф12×3 | Ф10×1.5 |
| 冷卻水管徑/壁厚 | Ф22×2.5 | Ф22×2.5 |
| 樣品管連接方式 | 螺紋連接 | 螺紋連接 |
| 熱交換面積 | 0.19㎡ | 0.46㎡ |
| 序號 | 故障現象 | 處理方法 |
| 1 | 降溫效果差 | 松開冷卻器上下法蘭連接螺栓，取出冷卻器盤管對盤管外壁進行清洗，并對筒體內部進行清洗，重新安裝 |
| 2 | 樣水連接管硬密封有泄漏 |
方法1：緊固螺母。 方法2 ：松開硬密封螺母，用全粗砂紙修光硬密封的密封面，重新旋緊。 |
| 3 | 冷卻器盤管敲擊筒體 |
過程1：先關閉進樣高壓閥，然后檢查冷卻水壓力、流量是否合乎要求。 過程2：檢查冷卻器進口球閥是否堵塞，冷卻器盤管是否出現泄露。 過程3：檢查排污閥是否內漏。 |
